主要设计是用来输送腐蚀性的液体。
特殊的设计可确保渗漏时的液体都能回流到桶内。
泵管材质可选：PP、PVDF、不锈钢等材质。
轻便、手提式。
可选电动或是气动马达（另可选防爆机型）。
开放式的叶轮设计，可连续性的输送腐蚀性的液体。
液体黏度可达900cps（温度20℃）。
输送流量可调（气动马达机型）。
TR-EL电动插桶泵备有自动断电安全开关，避免停电后电力恢复时而发生意外。
无机械密封设计。
拆装简易、快速。
泵管长度可选700、900、1000、1200mm。
可选购加油枪、流量计等配件。
驱动装置
马达驱动：500W | 马达驱动：800W | |||||
| 功率 | 500W |  | 功率 | 800W | |
电源 | 单相，230V | 电源 | 单相，230V | |||
防护等级 | IP54，class F | 防护等级 | IP54，class F | |||
流量 | 80升/分钟 | 流量 | 90升/分钟 | |||
最高黏度 | 600cps | 最高黏度 | 900cps | |||
净重 | 3.7公斤 | 净重 | 3.7公斤 | |||
马达驱动（防爆）：550W | ||||||
 II 2 G EEx de IIA T6 | ||||||
 | 功率 | 550W | ||||
电源 | 单相，230V | |||||
防护等级 | IP54，class F | |||||
流量 | 80升/分钟 | |||||
最高黏度 | 600cps | |||||
净重 | 11公斤 | |||||
压缩空气驱动 | 压缩空气驱动 | |||||
| II 2 GD c IIB 95℃ C X | II 2GD c IIC T6 (80℃) X | |||||
 | 最大工作压力 | 7Bar（0.33HP） |  | 最大工作压力 | 7Bar（0.33HP） | |
流量 | 80升/分钟 | 流量 | 80升/分钟 | |||
最高黏度 | 600cps | 最高黏度 | 600cps | |||
净重 | 1.1公斤 | 净重 | 3公斤 | |||
材质 | 不锈钢316 | |||||
泵管材质
TRP（PP材质） | TRF（PVDF材质） | |||||
 | 吸入口 |
|  | 吸入口 |
| |
吐出口 |
| 吐出口 |
| |||
最高工作温度 | 60℃ | 最高工作温度 | 95℃ | |||
泵管材质 | PP | 泵管材质 | PVDF | |||
轴芯材质 | 哈氏合金/不锈钢316 | 轴芯材质 | 哈氏合金 | |||
轴衬材质 | PTFE | 轴衬材质 | PTFE | |||
叶轮材质 | ECTFE | 叶轮材质 | ECTFE | |||
吸入口材质 | PP | 吸入口材质 | ECTFE | |||
内部零件 | PP+PTFE | 内部零件 | PVDF+PTFE | |||
净重 | 1.4/1.7公斤 | 净重 | 1.6/1.9公斤 | |||
长度 | 900/1200mm | 长度 | 900/1200mm | |||
| TRA（不锈钢316材质） | TRAX（不锈钢316，ATEX防爆等级） | |||||
 PTB 03 ATEX 400X II1/2 GB IIB T4 | ||||||
 | 吸入口 |
| | 吸入口 |
| |
吐出口 |
| 吐出口 |
| |||
最高工作温度 | 95℃ | 最高工作温度 | 95℃ | |||
泵管材质 | 不锈钢316 | 泵管材质 | 不锈钢316 | |||
轴芯材质 | 不锈钢316 | 轴芯材质 | 不锈钢316 | |||
轴衬材质 | PTFE | 轴衬材质 | PTFE | |||
叶轮材质 | ECTFE | 叶轮材质 | ECTFE | |||
吸入口材质 | ECTFE | 吸入口材质 | ECTFE | |||
内部零件 | PTFE+PPS-V | 内部零件 | PTFE+PPS-V | |||
净重 | 4.3/5.3公斤 | 净重 | 3/4.4/5.3公斤 | |||
长度 | 900/1200mm | 长度 | 700/1000/1200mm | |||
曲线图（流量是依据水在20℃及表列扬程下所测得）

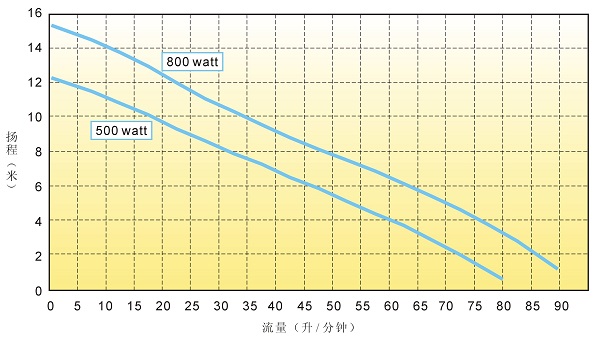

电动插桶泵 |
|

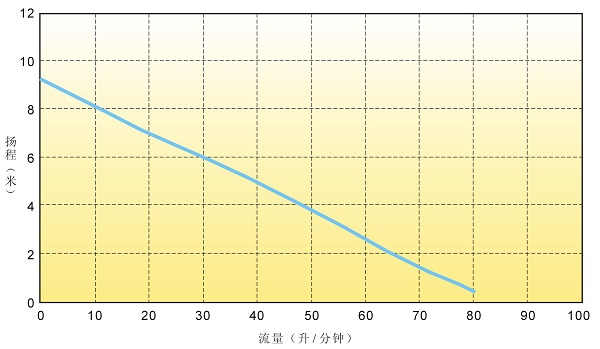

气动插桶泵 |
|
尺寸图（单位：mm）
电动插桶泵 |
|

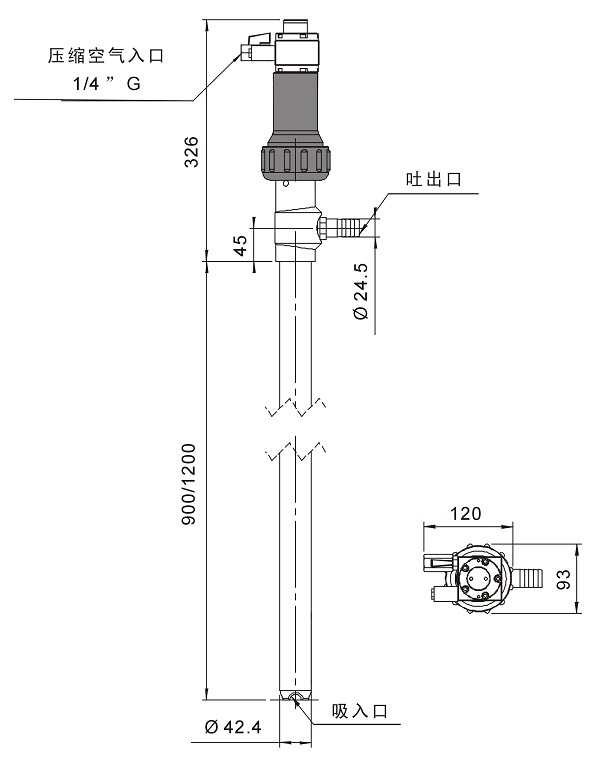

气动插桶泵 |
|
★有关产品详细资料，请E-mail或来电洽询，将有专人为您服务★
42mm
