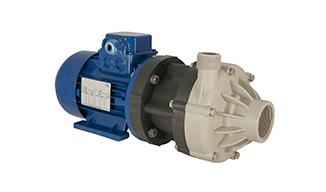

DEBEM迪贝-13立方-1寸-DM10

DEBEM迪贝-13立方-1寸-DM10

最大流量:13立方/时,最大扬程14米,吐出端:1"外螺纹,吸入端1-1/2“内螺纹
下载该产品文档


主体结构材质


PP材质

PVDF材质



  • 利用马达带动外部磁铁旋转,透过磁场原理带动位于泵头内部的另一块磁铁旋转,使得相连的叶轮同步旋转,实现动力的无接触传递,因叶轮没有直接连接于马达轴心上,所以无机械密封的设计避免了泄漏问题。

  • 泵头结构设计是由少数的主要部件组成,因此维护非常简便经济。

  • 标准泵头材质有PP及PVDF可选择,可自行配套标准电机。

  • 不能没有液体的情况下空转,且含有固体颗粒的液体会缩短泵的使用寿命。

  • 液体温度:PP:3℃~65℃,PVDF:3℃~95℃。

  • 环境温度:-30℃~45℃。

  • 适合应用于化工、电镀、水处理、水族馆、医疗器械等多个行业。



叶轮直径/液体比重


叶轮直径

马达:0.55kw

(3HP)

马达:0.75kw

(4HP)

Φ98mm(标配)

≤1.1 g/cm3

≤1.5 g/cm3

Φ85mm

≤1.6 g/cm3

≤2 g/cm3

Φ70mm

≤2 g/cm3

≤2 g/cm3



马达规格(标准马达)


功率

外壳

转速

电源

0.55Kw

(0.75 HP)

B3+B5

2900 rpm

三相 230/400V,50/60Hz,2P,IE1,IP55

0.75Kw

(1 HP)

B3+B5

2900 rpm

三相 230/400V,50/60Hz,2P,IE1,IP55

0.55Kw

(0.75 HP)

B3+B5

2900 rpm

单相 230V,50/60Hz

0.75Kw

(1 HP)

B3+B5

2900 rpm

单相 230V,50/60Hz

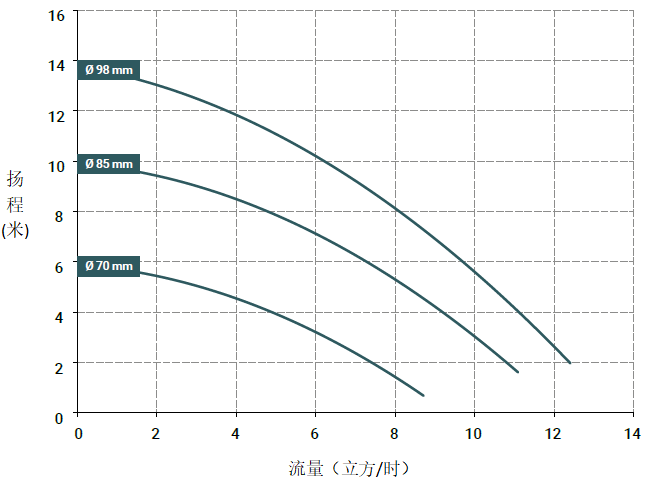

曲线图(流量是依据水在20℃及表列扬程下所测得)

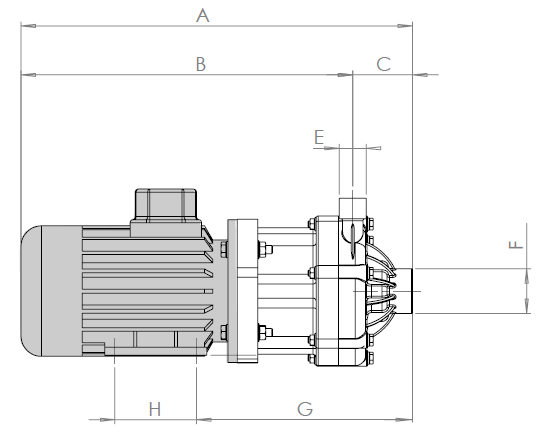

尺寸图(单位:mm)





马达
功率
A
B
C
E
F
G
H
L
M
N
O
P

PP

公斤

PVDF

公斤

IEC 71
0.55
kw
417
349
68
1"
外牙
1-1/2"
内牙
229
90
25
47
71
91
112
8.6
9
IEC 80
0.75
kw
459
391
68
1"
外牙
-1/2"
内牙
346
100
25
47
80
91
125
10.6
11
NEMA
56C
0.75
HP
448
380
68
1"
外牙
-1/2"
内牙
240
90
25
47
89
91
112
-
-
NEMA
143TC
1.0
kw
482
414
68
1"
外牙
-1/2"
内牙
245
90
25
47
89
91
112
-
-
*外牙及内牙可选配为BSP或NPT螺纹接口。
