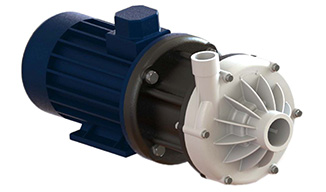

DEBEM迪贝-35立方-1-1/2寸-DM30

DEBEM迪贝-35立方-1-1/2寸-DM30

最大流量:35立方/时,最大扬程24米,吐出端:1-1/2"外螺纹,吸入端2“内螺纹
下载该产品文档


主体结构材质


PP材质

PVDF材质



  • 利用马达带动外部磁铁旋转,透过磁场原理带动位于泵头内部的另一块磁铁旋转,使得相连的叶轮同步旋转,实现动力的无接触传递,因叶轮没有直接连接于马达轴心上,所以无机械密封的设计避免了泄漏问题。

  • 泵头结构设计是由少数的主要部件组成,因此维护非常简便经济。

  • 标准泵头材质有PP及PVDF可选择,可自行配套标准电机。

  • 不能没有液体的情况下空转,且含有固体颗粒的液体会缩短泵的使用寿命。

  • 液体温度:PP:3℃~65℃,PVDF:3℃~95℃。

  • 环境温度:-30℃~45℃。

  • 适合应用于化工、电镀、水处理、水族馆、医疗器械等多个行业。



叶轮直径/液体比重


叶轮直径

马达:2.2kw

(3HP)

马达:3kw

(4HP)

马达:4kw

(5.5HP)

Φ134mm(标配)

≤1.1 g/cm3

≤1.5 g/cm3

≤1.8 g/cm3

Φ122mm

≤1.4 g/cm3

≤2 g/cm3

≤2 g/cm3

Φ110mm

≤1.8 g/cm3

≤2 g/cm3

≤2 g/cm3



马达规格(标准马达)


功率

外壳

转速

电源

2.2Kw

(3 HP)

B3+B5

2900 rpm

三相 230/400V,50/60Hz,2P,IE3,IP55

3Kw

(4 HP)

B3+B5

2900 rpm

三相 230/400V,50/60Hz,2P,IE3,IP55

4Kw

(5.5 HP)

B3+B5

2900 rpm

三相 230/400V,50/60Hz,2P,IE3,IP55

2.2Kw

(3 HP)

B3+B5

2900 rpm

单相 230V,50/60Hz

3Kw

(4 HP)

B3+B5

2900 rpm

单相 230V,50/60Hz

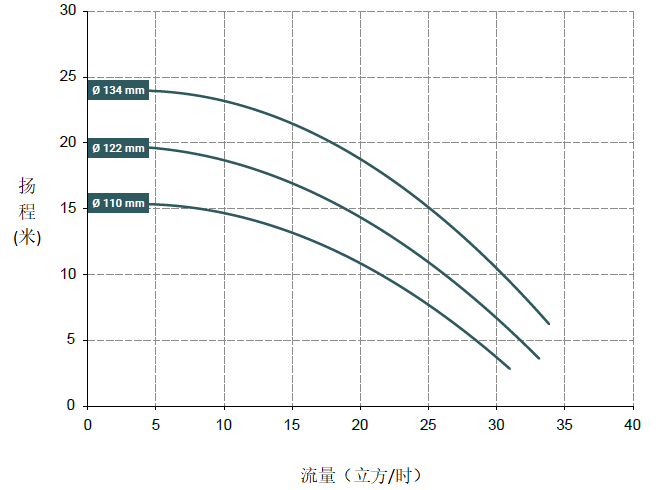

曲线图(流量是依据水在20℃及表列扬程下所测得)

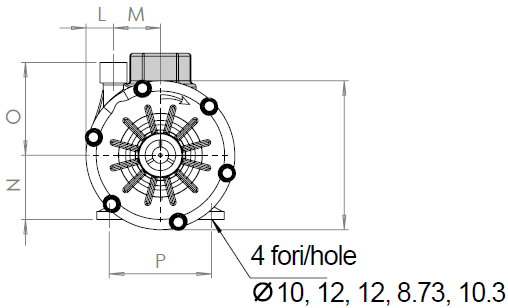

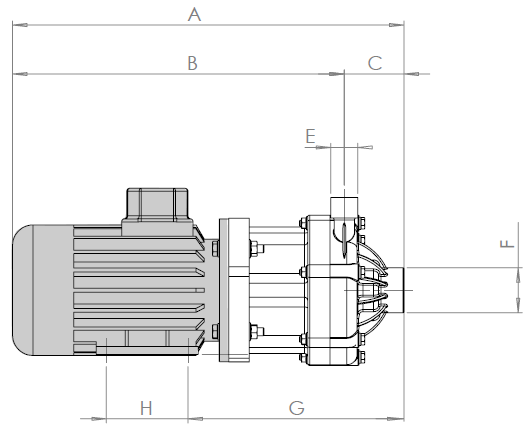

尺寸图(单位:mm)





马达
尺寸
功率
A
B
C
E
F
G
H
L
M
N
O
P

PP

公斤

PVDF

公斤

IEC 90
2.2
kw
499
408
91
1-1/2"
外牙
2"
内牙
308
125
31
66
90
140
140
-
-
IEC 100
3
kw
524
433
91
1-1/2"
外牙
2"
内牙
315
140
31
66
100
140
160
-
-
IEC 112
4
kw
549
458
91
1-1/2"
外牙
2"
内牙
322
140
31
66
112
140
190
-
-
NEMA
145TC
3
HP
541
450
91
1-1/2"
外牙
2"
内牙
327
127
31
66
88
140
139
-
-
NEMA
184TC
5
HP
608
517
91
1-1/2"
外牙
2"
内牙
328
139
31
66
114
140
190
-
-
*外牙或内牙可选配为BSP或NPT螺纹接口。
